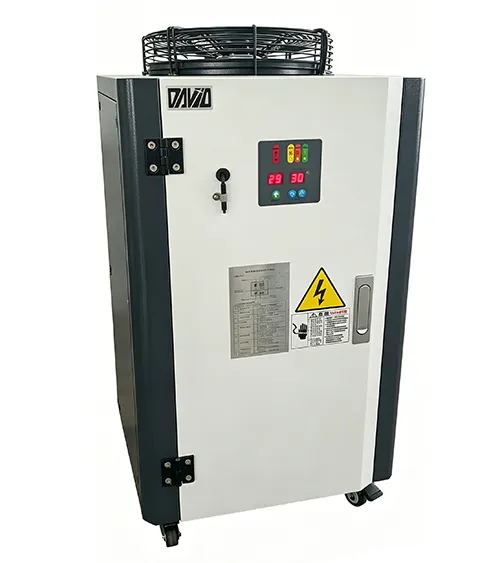

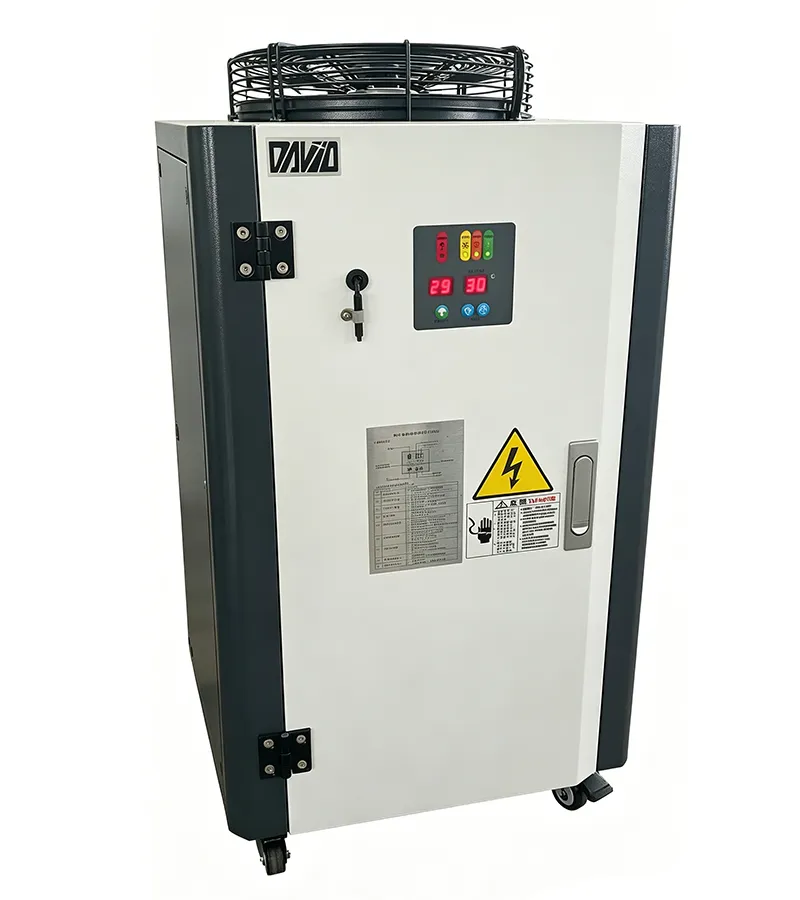

مبردات العمليات الصناعية لصناعة القوالب وماكينات التفريغ الكهربائي (EDM)
- نوع مبرد العمليات: وسيط مائي، مبرد بالهواء
توفر مبردات العمليات الصناعية المخصصة لصناعة القوالب وماكينات التفريغ الكهربائي (EDM) تبريدًا بتدوير المياه لمعدات التشغيل بالتفريغ الكهربائي. وتزيل الحرارة من المياه المتداولة للحفاظ على استقرار درجة حرارة عملية التشغيل، مما يجعلها مناسبة للمعدات الصناعية، مثل ماكينات القطع بالسلك بالتفريغ الكهربائي وماكينات القطع بالسلك الرأسية الدوارة بالتفريغ الكهربائي.
لماذا يُعد التبريد مهمًا في التشغيل بالتفريغ الكهربائي؟
تستخدم عمليات التشغيل بالتفريغ الكهربائي شرارات كهربائية عالية التردد لإزالة المواد، مما يولد كمية كبيرة من الحرارة. وفي حالة عدم توفر تبريد مناسب، قد يؤثر تراكم الحرارة في القطب الكهربائي وقطعة العمل، مما قد يؤدي إلى أخطاء في الأبعاد وزيادة خشونة السطح النهائي.
تزيل الشيلرات المبردة بالماء والشيلرات المبردة بالهواء لدينا الحرارة من المياه المتداولة، للحفاظ على استقرار ظروف التشغيل وتقليل تآكل المعدات الناتج عن درجات الحرارة المرتفعة.
| الموديل | AOH-30PTS | |
| قدرة التبريد (50 هرتز) | 3000 واط | |
| مصدر الطاقة | الدائرة الرئيسية | تيار متردد أحادي الفاز، 220 فولت، 50 هرتز |
| دائرة التحكم | تيار متردد أحادي الفاز، 220 فولت، 50 هرتز | |
| طلاء الخزانة | RAL-7035 | |
| الأبعاد | 365×445×850 مم | |
| الضاغط | WHP02300RCV-H3BUN | |
| المبخر | زعانف ألومنيوم مزودة بأنابيب نحاسية | |
| المكثف | زعانف ألومنيوم مزودة بأنابيب نحاسية | |
| ريشة المروحة | ريشة مروحة دافعة | |
| المضخة | نوع المضخة والمحرك | محرك حثي ثلاثي الفاز، بقدرة 1/4 حصان (0.19 كيلوواط)، رباعي الأقطاب |
| معدل التدفق المقنن (50 هرتز) | 6.5 لتر/دقيقة | |
| التحكم في درجة الحرارة | اختيار أحد الوضعين التاليين: وضع التحكم في فرق درجة الحرارة، بنطاق ضبط من -9.9 إلى +9.9 درجة مئوية. وضع التحكم في درجة الحرارة الثابتة، بنطاق ضبط درجة حرارة المدخل من 10 إلى 40 درجة مئوية. |
|
| التحكم في مادة التبريد | صمام تمدد إلكتروني | |
| وسائل الحماية | حماية الضاغط الحماية من التيار الزائد الحماية من عكس تتابع الفازات مؤقت منع إعادة التشغيل الحماية من ارتفاع درجة حرارة السائل الحماية من انخفاض درجة حرارة السائل |
|
| سعة خزان المياه | 20 لترًا (مياه نقية) | |
| مادة التبريد | R134a | |
| نطاق درجة الحرارة | درجة حرارة الغرفة | من 10 إلى 45 درجة مئوية |
| درجة حرارة المدخل | من 10 إلى 40 درجة مئوية | |
| مقاسات الوصلات | المدخل | G 1/2 بوصة |
| المخرج | G 1/2 بوصة | |
| فتحة تعبئة السائل | G 1 بوصة | |
| فتحة التصريف | G 1/2 بوصة | |
| الوزن | 65 كجم | |
| الملحقات القياسية | دليل المستخدم | |
- تستخدم وحدات التبريد المخصصة لعمليات التفريغ الكهربائي (EDM) نظام تحكم تناسبي تكاملي تفاضلي (PID) للحفاظ على درجة حرارة سائل التبريد بدقة ±0.5 درجة مئوية، مما يساعد على ثبات دقة تشغيل القوالب وجودة تشطيب الأسطح.
- تتميز بتصميم مدمج لا يتطلب برج تبريد أو مضخة مياه تبريد أو شبكة أنابيب معقدة. ويكفي تركيبها في مكان جيد التهوية لإعدادها وتشغيلها بسرعة، مما يقلل الاستثمار الأولي ومتطلبات المساحة.
