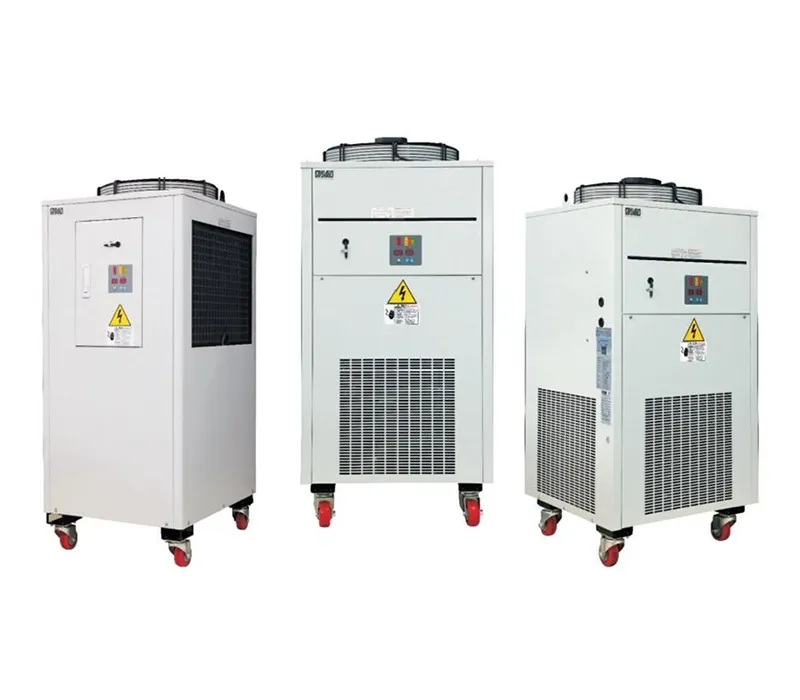

شيلرات مبردة بالهواء
Air-Cooled Chillers
- قدرة التبريد: 0.3–50 كيلوواط
- دقة التحكم: ±1.5 درجة مئوية
- معدل تدفق مضخة المياه: 15–70 لتر/دقيقة
- سعة خزان المياه: 12–80 لترًا
التطبيقات
- تصنيع الإلكترونيات: للحفاظ على درجات حرارة مستقرة لمعدات أشباه الموصلات والمكونات الإلكترونية وتجنب عدم استقرارها أثناء التشغيل.
- عمليات التشغيل الميكانيكي: تدعم ماكينات التشغيل وأنظمة القطع بالليزر من خلال التحكم في درجة الحرارة، مما يساعد على تحقيق عمليات تشغيل أكثر دقة واستقرارًا.
- المختبرات والأبحاث: تُستخدم مع الأجهزة الدقيقة، مثل أجهزة قياس الطيف، وأنظمة التصوير بالرنين المغناطيسي، ومعدات الليزر، وأجهزة تفاعل البوليميراز المتسلسل (PCR)، وأجهزة الطرد المركزي، للحفاظ على استقرار ظروف التشغيل.
الشيلرات المبردة بالهواء هي أنظمة تبريد صناعية تزيل الحرارة من المياه باستخدام الهواء وسيطًا لتبديد الحرارة. وتعمل على تدوير مادة التبريد خلال دورة تبريد لإزالة الحرارة من المياه، مما يساعد على التحكم في درجة حرارة المعدات الصناعية والحفاظ على استقرار العمليات في بيئات التصنيع المختلفة.
| الموديل | |||||||||
| قدرة التبريد | واط | 1000 | 1500 | 2500 | 3500 | 5000 | 7000 | 10000 | 12000 |
| كيلو كالوري/ساعة | 860 | 1280 | 2150 | 3000 | 4300 | 6000 | 8600 | 10500 | |
| مصدر الطاقة | أحادي الفاز 220 فولت أو ثلاثي الفاز 220/380 فولت، 50 هرتز | أحادي الفاز 220 فولت أو ثلاثي الفاز 220/380 فولت، 50 هرتز | أحادي الفاز 220 فولت أو ثلاثي الفاز 220/380 فولت، 50 هرتز | أحادي الفاز 220 فولت أو ثلاثي الفاز 220/380 فولت، 50 هرتز | أحادي الفاز 220 فولت أو ثلاثي الفاز 220/380 فولت، 50 هرتز | أحادي الفاز 220 فولت أو ثلاثي الفاز 220/380 فولت، 50 هرتز | أحادي الفاز 220 فولت أو ثلاثي الفاز 220/380 فولت، 50 هرتز | أحادي الفاز 220 فولت أو ثلاثي الفاز 220/380 فولت، 50 هرتز | |
| القدرة المقننة (واط) | 850 | 1000 | 1500 | 1900 | 2800 | 3500 | 5000 | 6000 | |
| التيار المقنن (أمبير) | 3.2 | 3.5 | 4 | 5 | 5.6 | 7.5 | 9.5 | 10 | |
| معدل تدفق مضخة المياه (لتر/دقيقة) | 15 | 20 | 30 | 30 | 40 | 40 | 50 | 70 | |
| ارتفاع ضخ مضخة المياه (متر) | 15 | 18 | 18 | 18 | 25 | 25 | 25 | 25 | |
| مقاس الوصلة | Rp1/2 | Rp1/2 | Rp3/4 | Rp3/4 | Rp3/4 | Rp1 | Rp1 | Rp1-1/4 | |
| درجة حرارة المياه (درجة مئوية) | التحكم بدرجة حرارة ثابتة: من 15 إلى 50 درجة مئوية | التحكم بدرجة حرارة ثابتة: من 15 إلى 50 درجة مئوية | التحكم بدرجة حرارة ثابتة: من 15 إلى 50 درجة مئوية | التحكم بدرجة حرارة ثابتة: من 15 إلى 50 درجة مئوية | التحكم بدرجة حرارة ثابتة: من 15 إلى 50 درجة مئوية | التحكم بدرجة حرارة ثابتة: من 15 إلى 50 درجة مئوية | التحكم بدرجة حرارة ثابتة: من 15 إلى 50 درجة مئوية | التحكم بدرجة حرارة ثابتة: من 15 إلى 50 درجة مئوية | |
| التحكم في فرق درجة الحرارة (تعويض درجة الحرارة المحيطة): +9 درجات مئوية | التحكم في فرق درجة الحرارة (تعويض درجة الحرارة المحيطة): +9 درجات مئوية | التحكم في فرق درجة الحرارة (تعويض درجة الحرارة المحيطة): +9 درجات مئوية | التحكم في فرق درجة الحرارة (تعويض درجة الحرارة المحيطة): +9 درجات مئوية | التحكم في فرق درجة الحرارة (تعويض درجة الحرارة المحيطة): +9 درجات مئوية | التحكم في فرق درجة الحرارة (تعويض درجة الحرارة المحيطة): +9 درجات مئوية | التحكم في فرق درجة الحرارة (تعويض درجة الحرارة المحيطة): +9 درجات مئوية | التحكم في فرق درجة الحرارة (تعويض درجة الحرارة المحيطة): +9 درجات مئوية | ||
| دقة التحكم: ±1.5 درجة مئوية | دقة التحكم: ±1.5 درجة مئوية | دقة التحكم: ±1.5 درجة مئوية | دقة التحكم: ±1.5 درجة مئوية | دقة التحكم: ±1.5 درجة مئوية | دقة التحكم: ±1.5 درجة مئوية | دقة التحكم: ±1.5 درجة مئوية | دقة التحكم: ±1.5 درجة مئوية | ||
| درجة الحرارة المحيطة (درجة مئوية) | 5-45℃ | 5-45℃ | 5-45℃ | 5-45℃ | 5-45℃ | 5-45℃ | 5-45℃ | 5-45℃ | |
| مستوى الضوضاء | ≤58 dB(A) | ≤58 | ≤62 | ≤62 | ≤62 | ≤68 | ≤68 | ≤68 | |
| درجة الحماية | IP44 | IP44 | IP44 | IP44 | IP44 | IP44 | IP44 | IP44 | |
| الأبعاد (مم) | 360×440×700 | 370×450×755 | 520×505×970 | 520×505×970 | 520×505×970 | 675×545×1265 | 925×605×1250 | 925×605×1250 | |
| سعة خزان المياه (لتر) | 12 | 22 | 35 | 35 | 35 | 45 | 65 | 80 | |
| الوزن (كجم) | 50 | 60 | 80 | 90 | 90 | 140 | 180 | 260 | |
ملاحظات التخصيص: يجب اختيار مادة المبادل الحراري ومكونات الإحكام وفقًا لنوع وسيط التبريد. كما يجب تخصيص المضخة بما يتناسب مع معدل تدفق وسيط التبريد ولزوجته وضغطه.
- تتميز الشيلرات المبردة بالهواء بنظام تحكم تناسبي تكاملي تفاضلي (PID)، يضبط تدفق الهواء ومعدل التدفق وكمية مادة التبريد وفقًا لظروف التشغيل الفعلية ودرجة الحرارة المحيطة، لضمان التحكم الدقيق والفوري في درجة الحرارة.
- يعمل الضاغط متغير التردد بتردد منخفض لتقليل استهلاك الطاقة وتحسين كفاءة استخدامها.
- مزودة بمادة تبريد صديقة للبيئة للحد من التأثير البيئي ودعم التشغيل الأكثر استدامة.
- سهلة التركيب ولا تتطلب برج تبريد أو مضخة مياه أو شبكة أنابيب معقدة، مما يتيح تركيبها وتشغيلها بسرعة في الأماكن جيدة التهوية، مع تقليل التكلفة الأولية ومتطلبات المساحة.
المبخر
يمتص الحرارة من وسيط التبريد أثناء تبخر مادة التبريد بداخله.
الضاغط
تتمثل وظيفته الرئيسية في الحفاظ على استقرار عملية التبخر، من خلال سحب غاز التبريد باستمرار والحفاظ على الضغط المناسب داخل النظام.

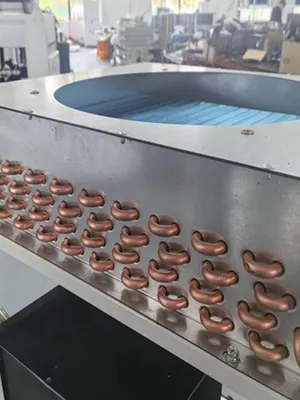

المكثف
يستقبل غاز التبريد مرتفع الضغط من الضاغط ويطرد الحرارة إلى الهواء المحيط، مما يحول الغاز مرة أخرى إلى سائل.
صمام التمدد
يخفض ضغط سائل التبريد مرتفع الضغط ذي درجة الحرارة العادية، ثم يحوله إلى خليط منخفض الحرارة والضغط يدخل إلى المبخر، حيث يتبخر ويمتص الحرارة لإكمال دورة التبريد.

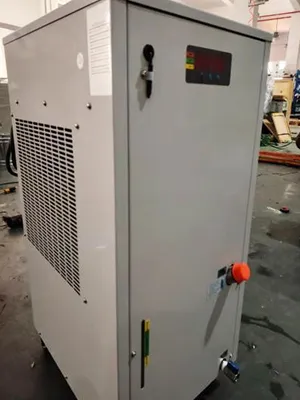

نظام التحكم في التشغيل والإيقاف (ON/OFF)
يتحكم في عملية التبريد مباشرةً وفقًا لاحتياجات المعدات، ويخفض الحرارة في مناطق محددة للحفاظ على درجة الحرارة بدقة ±1.5 درجة مئوية.

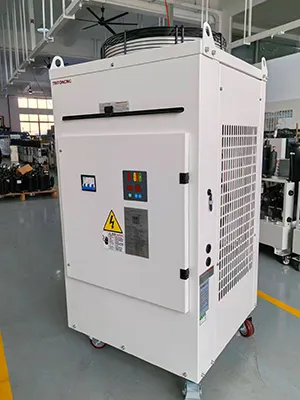

نظام التحكم التناسبي التكاملي التفاضلي (PID)
يضبط درجة حرارة التشغيل آنيًا بما يتناسب مع الظروف المحيطة، ويحافظ عليها بدقة ±0.5 درجة مئوية، مما يقلل التشوه والتمدد الناتجين عن الحرارة.

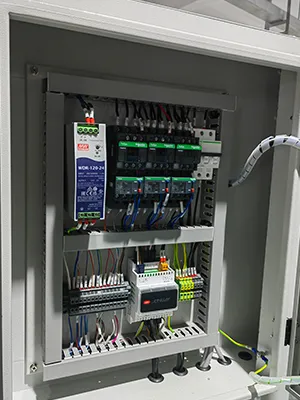

نظام التحكم بالتردد المتغير للتيار المتردد
يتصل بمركز التحكم عن بُعد من خلال اتصال MAX485، ويتيح التحكم الدقيق في درجة الحرارة بدقة ±0.1 درجة مئوية.
