شيلرات مبردة بالماء
Water-Cooled Chillers
- قدرة التبريد (50 هرتز): 2500 واط
- دقة التحكم في درجة الحرارة: ±0.5 درجة مئوية
- الضاغط: ضاغط دوّار بقدرة 1 كيلوواط
- الأبعاد: 580×500×1040 مم
- معدل التدفق المقنن (50 هرتز): 30 لتر/دقيقة (0.32 ميغاباسكال)
- سعة خزان المياه: 20 لترًا (مياه نقية)
التطبيقات
تُستخدم الشيلرات المبردة بالماء في عمليات التصنيع التي تتطلب تحكمًا دقيقًا في درجة الحرارة، مما يساعد على الحفاظ على استقرار التشغيل وثبات جودة المنتجات أثناء الإنتاج المستمر. وتشمل تطبيقاتها ما يلي:
- معدات أشباه الموصلات
- تصنيع شاشات العرض
- أنظمة تغليف الرقائق الإلكترونية
تستخدم الشيلرات المبردة بالماء المياه بوصفها وسيط التبادل الحراري الرئيسي لإزالة الحرارة من المعدات والحفاظ على استقرار درجات حرارة التشغيل. وتعتمد على نظام خارجي لتدوير المياه وطرد الحرارة من الشيلر، مما يساعد على ضبط درجة الحرارة المحيطة بكل من نظام التبريد ومعدات المعالجة، مع تقليل استهلاك الطاقة أيضًا.
| الموديل | AWXH-25PTS-1225A1 | |
| قدرة التبريد (50 هرتز) | 2500 واط | |
| مصدر الطاقة | الدائرة الرئيسية | تيار متردد 220–240 فولت، 50 هرتز |
| دائرة التحكم | تيار متردد أحادي الفاز 220–240 فولت، 50 هرتز | |
| طلاء الخزانة | RAL-7035 | |
| الأبعاد | 580×500×1040مم | |
| الضاغط | ضاغط دوّار بقدرة 1 كيلوواط | |
| المبخر | ملف من الفولاذ المقاوم للصدأ | |
| المكثف | مبادل حراري صفائحي من الفولاذ المقاوم للصدأ | |
| عنصر التسخين | فولاذ مقاوم للصدأ 304، بقدرة 0.5 كيلوواط | |
| مضخة المياه | القدرة | 0.55 كيلوواط |
| معدل التدفق المقنن (50 هرتز) | 30 لتر/دقيقة (0.32 ميغاباسكال) | |
| التحكم في درجة الحرارة | اختيار أحد الوضعين التاليين: وضع التحكم في فرق درجة الحرارة (نطاق الضبط: من -9.9 إلى +9.9 درجة مئوية) وضع التحكم في درجة الحرارة الثابتة (نطاق ضبط درجة حرارة المدخل: من 5 إلى 40 درجة مئوية) |
|
| التحكم في مادة التبريد | أنبوب شعري | |
| وسائل الحماية | الحماية من التيار الزائد الحماية من انخفاض التدفق الحماية من التسرب الأرضي مؤقت منع إعادة التشغيل الحماية من ارتفاع درجة الحرارة الحماية من انخفاض درجة الحرارة |
|
| دقة التحكم في درجة الحرارة | ±0.5 درجة مئوية | |
| مادة التبريد | R22 | |
| سعة خزان المياه | 20 لترًا (مياه نقية) | |
ملاحظات التخصيص (حسب الطلب): يجب اختيار مادة المبادل الحراري ومكونات الإحكام وفقًا لنوع مادة التبريد. كما يجب تخصيص المضخة بما يتناسب مع معدل تدفق مادة التبريد ولزوجته وضغطه.
- كفاءة عالية في التبادل الحراري
تنقل المياه الحرارة بكفاءة أعلى من الهواء، مما يتيح تبريدًا أسرع ويحسّن أداء النظام أثناء التشغيل المستمر. - تشغيل مستقر في مختلف الظروف
يتأثر التبريد بالماء بدرجة الحرارة المحيطة بدرجة أقل، مما يساعد على الحفاظ على استقرار الأداء حتى في الظروف الصناعية المعقدة.
المبخر
يمتص الحرارة من سائل التبريد من خلال تبخر مادة التبريد، ويخفض درجة حرارة السائل قبل عودته إلى الشيلر.
الضاغط
يسحب غاز التبريد منخفض الضغط من المبخر، ثم يضغطه ليتحول إلى غاز مرتفع الضغط ودرجة الحرارة، قبل إرساله إلى المكثف.

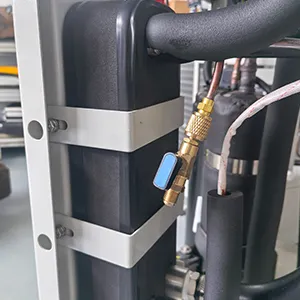

المبادل الحراري الصفائحي
يستخدم صفائح معدنية للفصل بين سائلين مختلفين في درجة الحرارة، وينقل الحرارة من السائل الأعلى حرارة إلى السائل الأقل حرارة دون اختلاطهما.

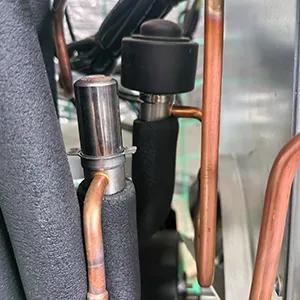

صمام التمدد
يخفض ضغط سائل التبريد مرتفع الضغط، ويحوله إلى خليط منخفض الحرارة والضغط يدخل إلى المبخر ليتبخر ويمتص الحرارة.
