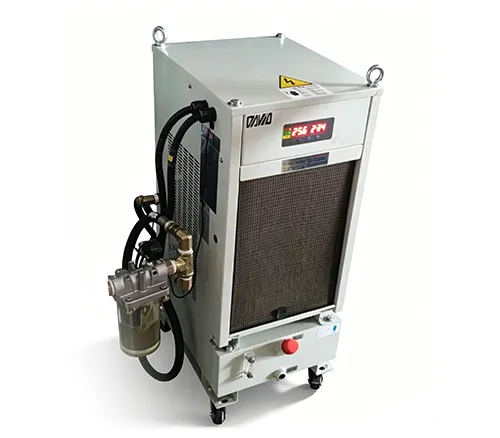

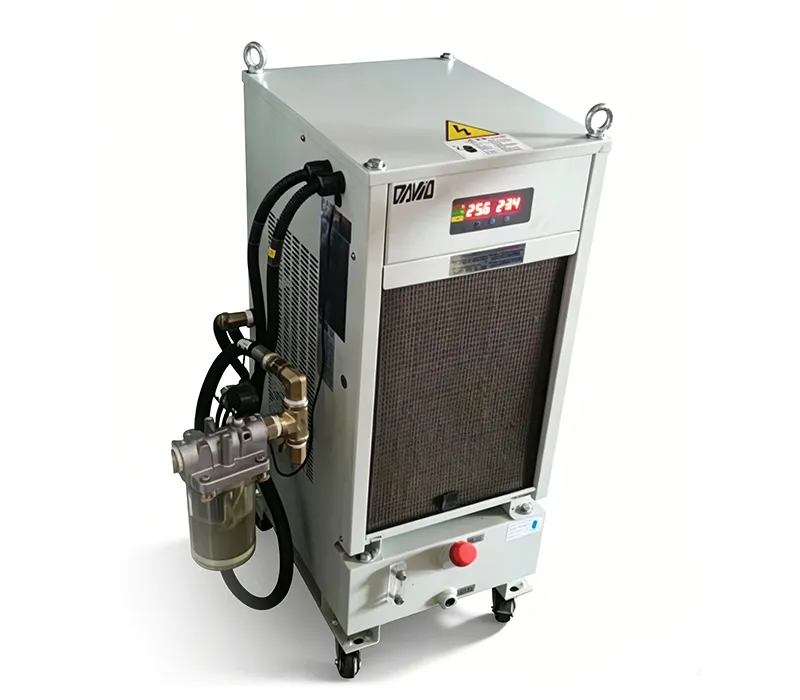

مبرد سائل اللولب الكروي
نظام تبريد بدرجة حرارة ثابتة لماكينات التشغيل
- نوع مبرد العمليات: وسيط زيتي، مبرد بالهواء
- قدرة التبريد: 1.5–3.5 كيلوواط
تعمل مبردات سائل اللولب الكروي على تدوير زيت التبريد داخل التجويف الداخلي للوالب الكروية المجوفة، التي تُستخدم عادةً في ماكينات التشغيل الدقيقة. وأثناء دوران زيت التبريد عبر وحدة التبريد، يمتص الحرارة من جدار اللولب، مما يساعد على تقليل تراكم الحرارة أثناء التشغيل.
يقلل التحكم المستقر في درجة الحرارة من تراكم الحرارة في عمود الدوران، مما يساعد على الحفاظ على ثبات دقة التشغيل أثناء العمل المستمر في مراكز التشغيل، وماكينات التجليخ، وماكينات الحفر والنقش، وماكينات الكبس، وماكينات التفريز، وماكينات الخراطة والتفريز، وغيرها من المعدات الدقيقة.
| الموديل | AOH-15PTS-3225 | |
| قدرة التبريد (50 هرتز) | 1500 واط | |
| مصدر الطاقة | الدائرة الرئيسية | تيار متردد ثلاثي الفاز، 220 فولت، 50 هرتز |
| دائرة التحكم | تيار متردد أحادي الفاز، 26 فولت، 50 هرتز | |
| طلاء الخزانة | RAL-7035 | |
| الأبعاد | 365×445×850mm | |
| الضاغط | WHP01800RCV-H3BU | |
| المبخر | زعانف ألومنيوم مزودة بأنابيب نحاسية | |
| المكثف | زعانف ألومنيوم مزودة بأنابيب نحاسية | |
| ريشة المروحة | ريشة مروحة دافعة | |
| المضخة | نوع المضخة والمحرك | محرك حثي ثلاثي الفاز، بقدرة 1/4 حصان (0.19 كيلوواط)، رباعي الأقطاب |
| معدل التدفق المقنن (50 هرتز) | 6.5 لتر/دقيقة | |
| التحكم في درجة الحرارة | اختيار أحد الوضعين التاليين: وضع التحكم في فرق درجة الحرارة، بنطاق ضبط من -9.9 إلى +9.9 درجة مئوية. وضع التحكم في درجة الحرارة الثابتة، بنطاق ضبط درجة حرارة المدخل من 10 إلى 40 درجة مئوية. |
|
| التحكم في مادة التبريد | صمام تمدد إلكتروني | |
| وسائل الحماية | حماية الضاغط الحماية من التيار الزائد الحماية من عكس تتابع الفازات مؤقت منع إعادة التشغيل الحماية من ارتفاع درجة حرارة السائل الحماية من انخفاض درجة حرارة السائل |
|
| الزيوت المناسبة | زيت التشحيم، زيت عمود الدوران | |
| مادة التبريد | R22 | |
| نطاق درجة الحرارة | درجة حرارة الغرفة | من 10 إلى 45 درجة مئوية |
| درجة حرارة المدخل | من 10 إلى 40 درجة مئوية | |
| مقاسات الوصلات | المدخل | PT 1/2 بوصة |
| المخرج | PT 1/2 بوصة | |
| فتحة تعبئة السائل | G 1 بوصة | |
| فتحة التصريف | PT 1/2 بوصة | |
| الوزن | 60 kg | |
| الملحقات القياسية | دليل المستخدم | |
- يدفع نظام تدوير عالي الضغط بضغط 15 كجم الزيت عبر اللولب الكروي المجوف ومنطقة الصامولة، مع التحكم في درجة الحرارة بدقة ±0.5 درجة مئوية، مما يحافظ على شكل اللولب أثناء الحركة ويمنع تمدده بسبب الحرارة.
- يتتبع نظام التحكم التناسبي التكاملي التفاضلي (PID) تغيرات درجة الحرارة أثناء التشغيل ويضبط التبريد باستمرار، مما يمنع تراكم الحرارة ويساعد الماكينة على الحفاظ على أداء تشغيل أكثر استقرارًا ودقة.

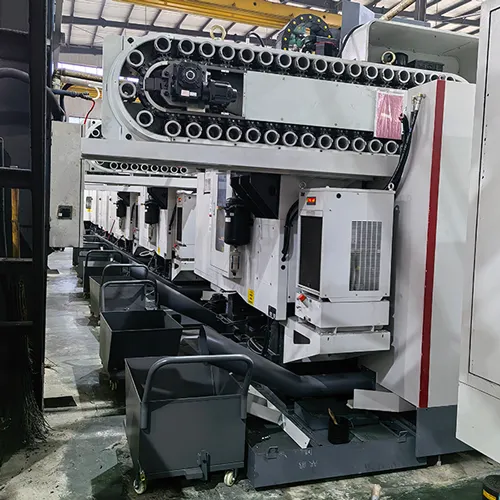

- العميل: شركة متخصصة في تشغيل هياكل القوالب في مدينة ووشي، الصين
- نوع المبرد: مبرد بدرجة حرارة ثابتة للولب الكروي المجوف
- التطبيق: مركز تشغيل رأسي
- الصناعة: صناعة تشغيل هياكل القوالب
كانت إحدى الشركات المتخصصة في تشغيل هياكل القوالب بمدينة ووشي في الصين تواجه عدم استقرار جودة الإنتاج على دفعات بسبب التغيرات الموسمية في درجات الحرارة. وقد تسببت هذه التغيرات في تفاوت حراري داخل اللولب الكروي أثناء التشغيل، مما أدى أحيانًا إلى عدم اتساق دقة التشغيل.
ولحل هذه المشكلة، احتاجت الشركة إلى تحسين التحكم في درجة الحرارة داخل مراكز التشغيل الرأسية. لذلك طُوّر نظام التبريد الحالي للولب الكروي المجوف، ورُكب مبرد زيت يحافظ على درجة حرارة ثابتة بدقة ±0.5 درجة مئوية. وأدى ذلك إلى تحسين الاستقرار الحراري داخل مركز التشغيل الرأسي وزيادة نسبة المنتجات المطابقة للمواصفات في المصنع.
